 | | 自動車を真上からみて前輪車軸と後輪車軸の平行度を表わします。

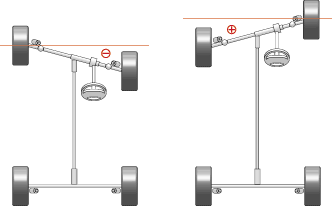

完全に平行の状態 [角度０°00′]が完全な自動車といえます 一般的に後車輪を基準にしています。ホイールベース、キャスターなどメーカーの公表している数値と比較してどちらかがセットバックなのかを判断します。右前輪が図16のように進行方向、右車輪が後に下がっている場合
右前輪が左車輪に対してマイナス[−]方向にセットバックしていると呼びま す。左前輪が図17のように進行方向、左車輪が後に下がっている場合左前輪が右車輪に対してプラス[＋]方向にセットバックしていると呼びます。 |  | | 図16 | 図17 |
| |
|
